Alkonykapcsoló (9 - 12V)
Ezen rajz eddigi megtekintői: 27981 fő
(2008.08.27 -óta)

Értékelje ezen rajzot 5 -ös skálán:

A rajz feltöltője:	dani22
A feltöltő e-mail címe:	dancsi96@freemail.hu
A feltöltés ideje:	2008.12.14 - 12:40:38

Egyszerű kis kapcsolás kezdőknek ajánlom. Egyszerű a megépítése nem szükséges NYÁK de úgy sokkal precízebbnek látszik. Ha a LED helyére egy relét kötünk akkor akár kültéri világításra is alkalmas. A kapcsoláshoz egy NPN bc182 tranzisztor ajánlott. Szerintem egy megbízható kapcsolás. Sikeres után építést!

Ami kell hozzá:

1db Potméter
1db fotóellenállás
1db bc182NPN Tranzisztor
1db 82 Ohmos ellenállás
1db 330-500Ohmos ellenállás
1db 9voltos ellem
1db probanyák

Fizetett hírdetések!

(részletekért írj üzenetet)

Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!

Mellékelt dokumentumok:

Ez a NYÁK terv.

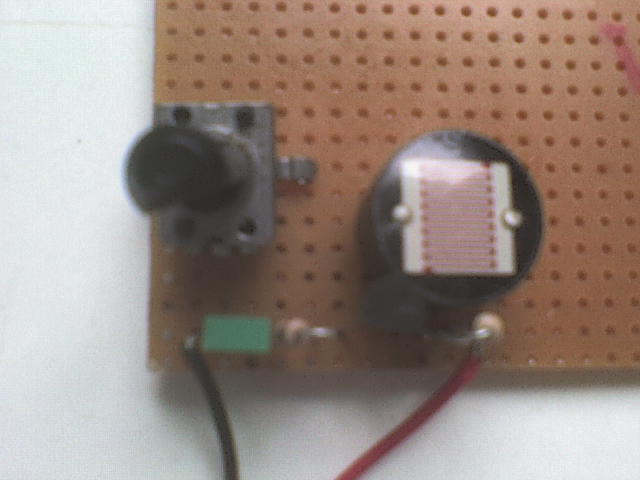

Ez a megépített kapcsolás.

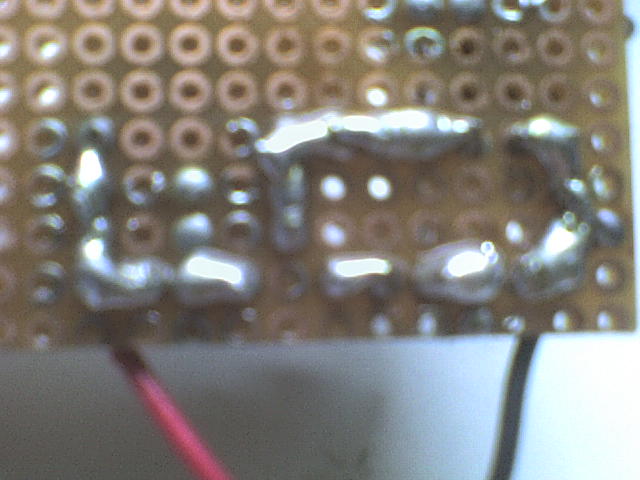

Ez a megépített kapcsolás.

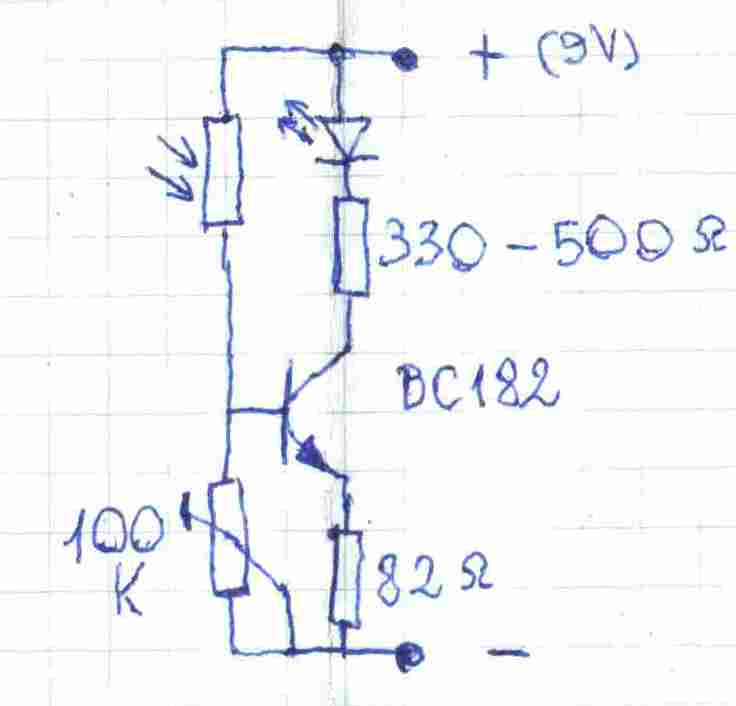

A kapcsolási rajz. Eléggé rossz minőség de olvasható és az a lényeg.

A tranzisztor tokozása.

Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:

steve

2015.01.27
19:37:38

Én most raktam össze és tényleg működik... annyi ki apróság, hogy ez nappal világít, de a fotoellenéllást és a potit felcserélve jó lesz.

rammeradrian

2009.04.13
20:05:35

"Múkodik?"
