Lágyindító erősítőkhöz
Ezen rajz eddigi megtekintői: 10895 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:shunglee
A feltöltő e-mail címe:shunglee@freemail.hu
A feltöltés ideje:2009.02.14 - 23:59:06

Egy nagyon egyszerű, de nagyszerű kis áramkör, mely erősítőbe szerelve megakadályozza a koppanást, a biztosíték kiégését és az automata leverését, ha megy a mikro mint nálunk! Vigyorog A trafó felmágneseződik, majd behúz a relé...
FONTOS!!! -> 220al dolgozunk ne felejtsük el!!! ezért ügyeljünk az érintésvédelemre, mert megrázó élményben lesz részünk!!!
Sok sikert az építéshez!

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

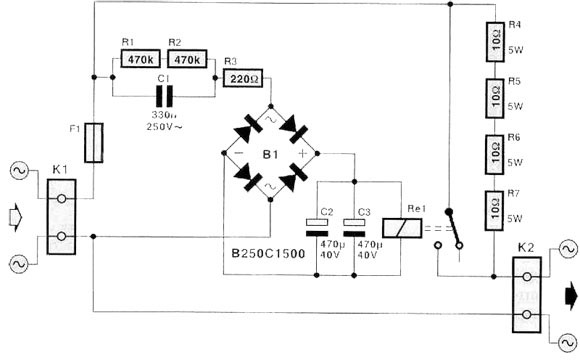

Íme a kapcsolás!


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:



Zolee

2010.09.13
10:03:03


Helló!

A trafó szekunder feszültségéhez kell igazolni! OK




warriordevil

2010.09.12
13:28:59


heló hány voltosnak kell lennie a relének?NemtudomNemtudom
