Gázgyújtó oszcillátor
Ezen rajz eddigi megtekintői: 10813 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:istyu
A feltöltő e-mail címe:Istyu@citrommail.hu
A feltöltés ideje:2012.06.24 - 08:19:44

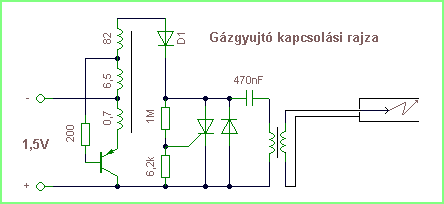

Az áramkör egy egytranzisztoros oszcillátorra épül. Ebben a példányban PNP tranzisztor volt, de a tekercsek más bekötésével és NPN tranzisztorral is elõfordul ill. mûködõképes ez a megoldás. A tranzisztoros blocking-oszcillátor transzformátorának legfelsõ tekercsében keletkezõ feszültséget D1 dióda egyenirányítja, és a nagyfesztrafó primerén keresztül tölteni kezdi a 470nF-os kondit. Amikor a kondi feszültsége eléri a kb. 130V-os feszültséget a tirisztor begyújt és a kondit párhuzamosan rákapcsolja a nagyfesztrafó primer tekercsére. Ez a primer tekercs, mindössze néhány menet és egy pici ferritrúdra van tekercselve. OK Amikor a kondi feszültsége a primer tekercsre kerül, akkor a szekunderben is nagyfeszültség keletkezik (kb. 2...4kV), ez fogja a szikrát létrehozni. (A rajzon, a tekercseken feltüntetett számok az ohm mérõvel mért ellenállásértékeket mutatják.) Cool OK KacsintKacsint
