3-5W erősítő (egyszerű)
Ezen rajz eddigi megtekintői: 21688 fő
(2008.08.27 -óta)

Értékelje ezen rajzot 5 -ös skálán:

A rajz feltöltője:	istyu
A feltöltő e-mail címe:	Istyu@citrommail.hu
A feltöltés ideje:	2012.07.30 - 09:00:00

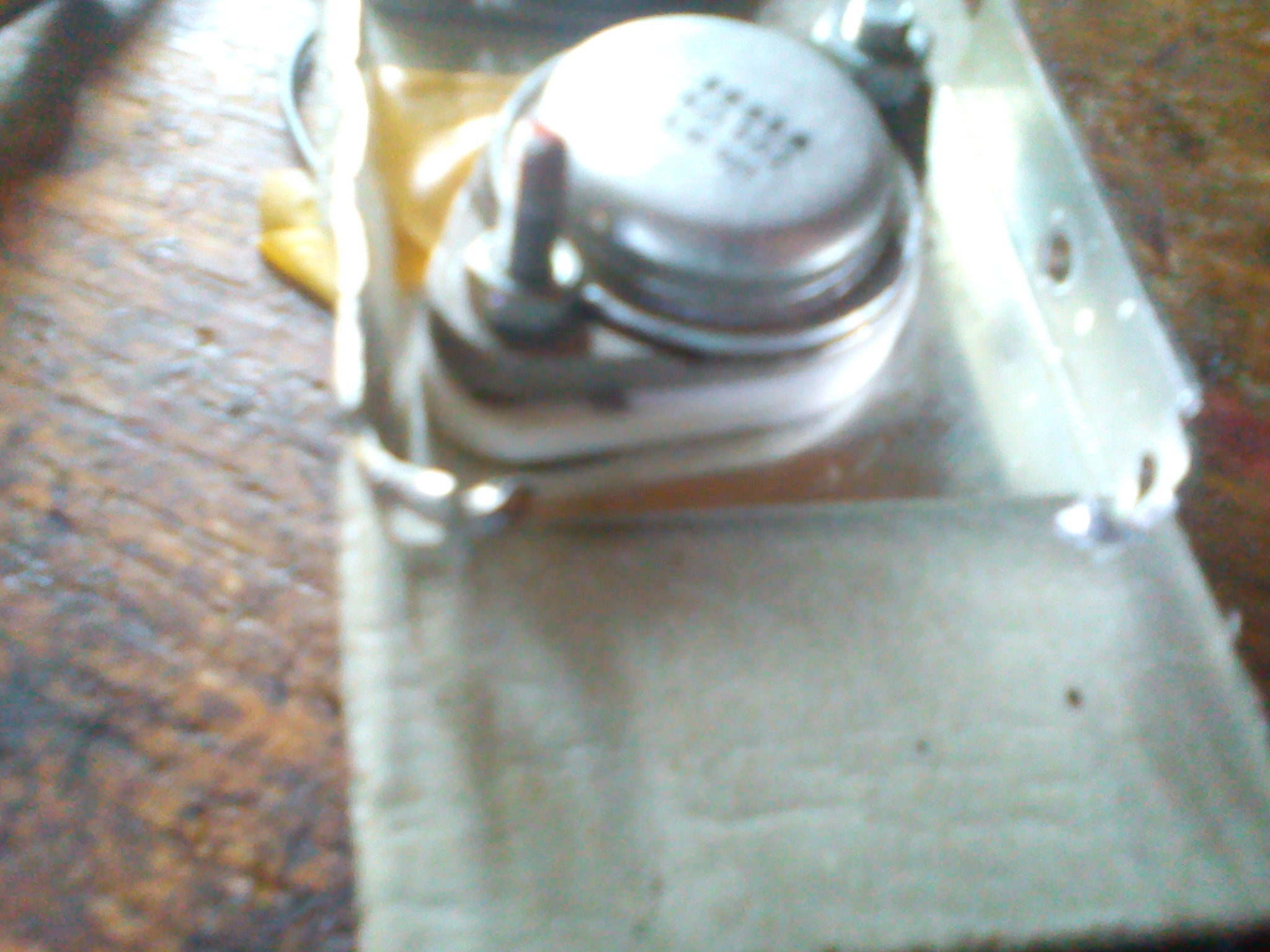

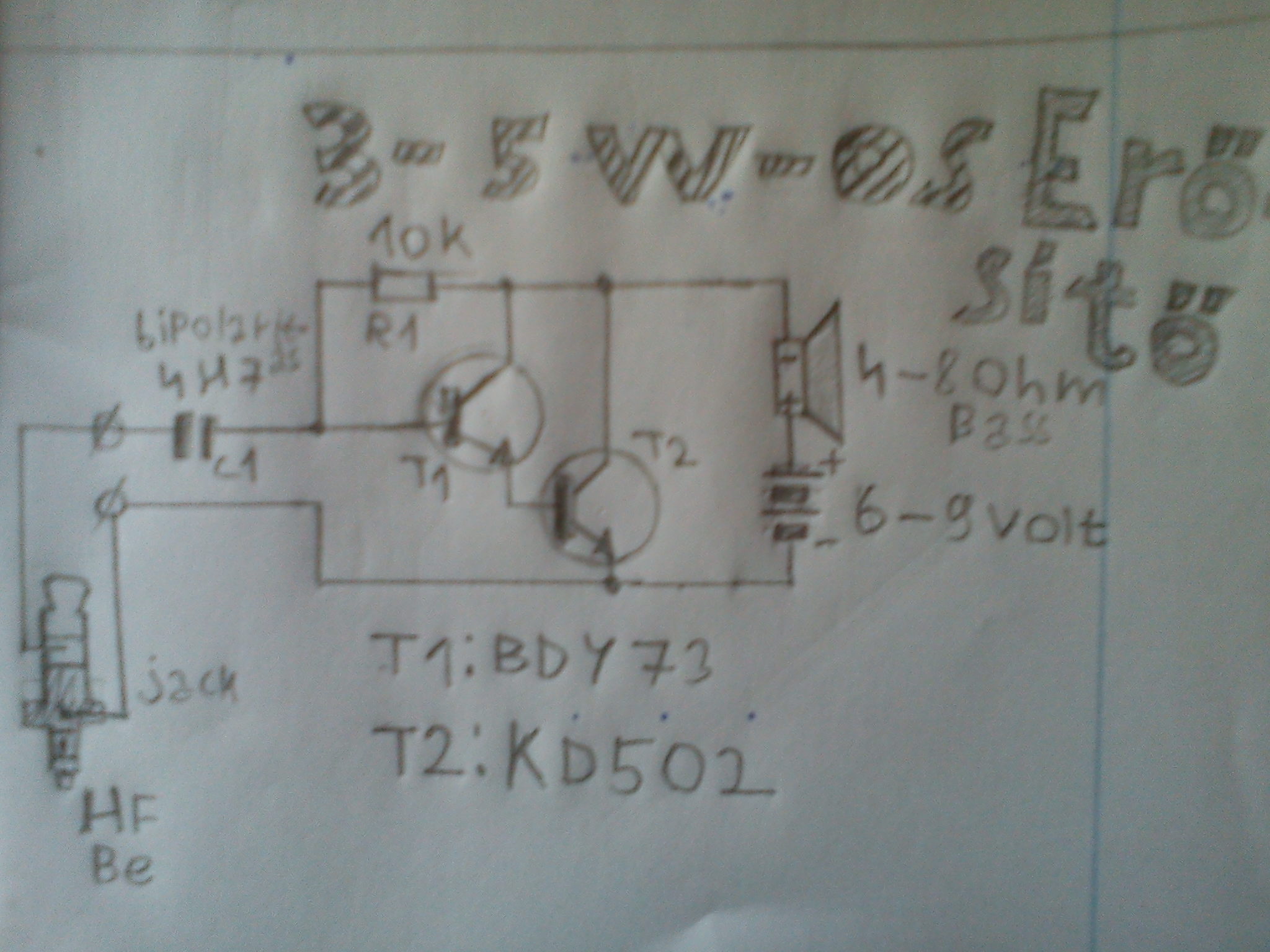

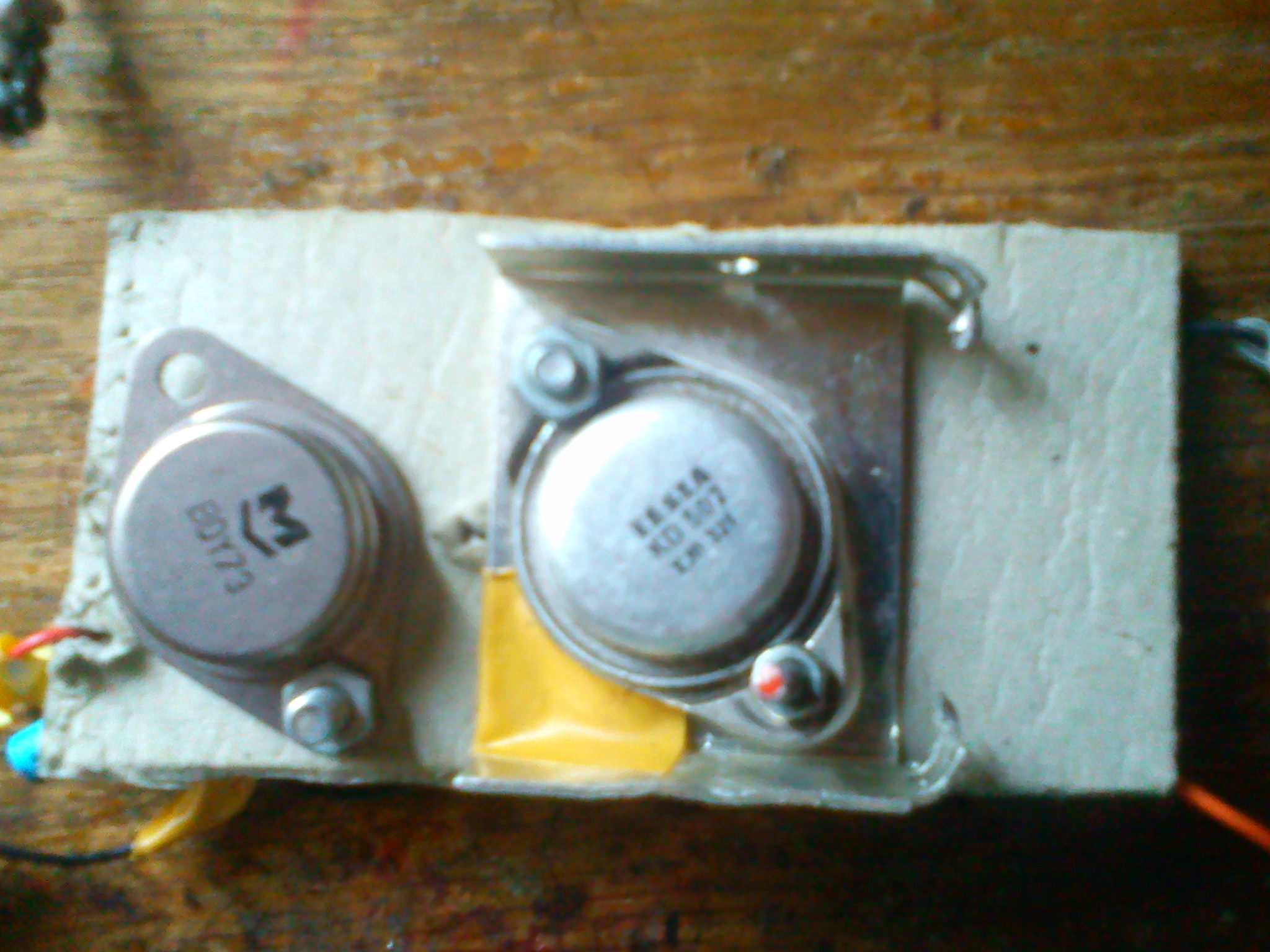

Ez egy 3-5 watt körüli erősítő. T1:BDY73 T2:KD502. A KD502-es melegszik úgy, hogy hűteni kell. A táp ne haladja meg a 9 VOLTot! Én kötöttem rá egy 4 wattos hangfalat mit mondjak egész tűrhető hangja van és jól adja a mélyet.

Jó építést és sok sikert!!!

Fizetett hírdetések!

(részletekért írj üzenetet)

Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!

Mellékelt dokumentumok:

Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:

[ELŐZŐ 5 üzenet] [Az utolsó 5 üzenet] [KÖVETKEZŐ 5 üzenet]

Nagy Ákos

2014.11.30
13:26:35

Hali.Szeretnék ehez az erősítőhöz egy nyák tervet,mert így nem tudom megépíteni! A nyák tervet előre is köszönöm!!!

istyu

2013.05.19
17:01:36

Most egy Számítógép tápegység dobozba építettem bele+ raktam bele potit is.

istyu

2013.04.12
20:00:25

Már egy kicsit változtattam rajta raktam bele banán hüvelyt.Meg most 3 tranyóval próbálom úgy, h előre tettem egy kc148-ast.

istyu

2012.09.01
18:03:16

Például még mit lehetne javítani???

Zolee

2012.08.27
12:53:50

A kivitelezésen még lenne mit szépíteni!
