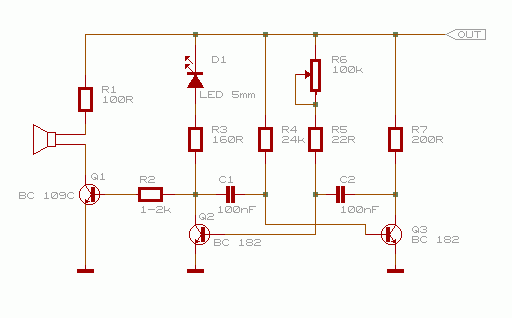

A kapcsolás fény / hangjelzőként használható. Ha az out pontra 5V feszültség kerül, akkor a Q2, Q3 tranzisztorokkal felépített monostabil kapcsolás négyszögjelet szolgáltat, és a hangszóró megszólal. A LED is villog a beállított frekvenciával, bár olyan gyorsan, hogy úgy tűnik, mintha folyamatosan világítana. A hangmagasság nagy léptékekben a C1, C2 és az R4, R5 értékeinek változtatásával, finoman pedig az R6 pótméter állításával szabályozható.
A kapcsolási rajz a BSS elektronika oldaláról származik!
http://bss.fw.hu
