Bonanno feltuningolt rádiója
Ezen rajz eddigi megtekintői: 9240 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:bonanno
A feltöltő e-mail címe:operator1222@freemail.hu
A feltöltés ideje:2012.10.08 - 10:41:56

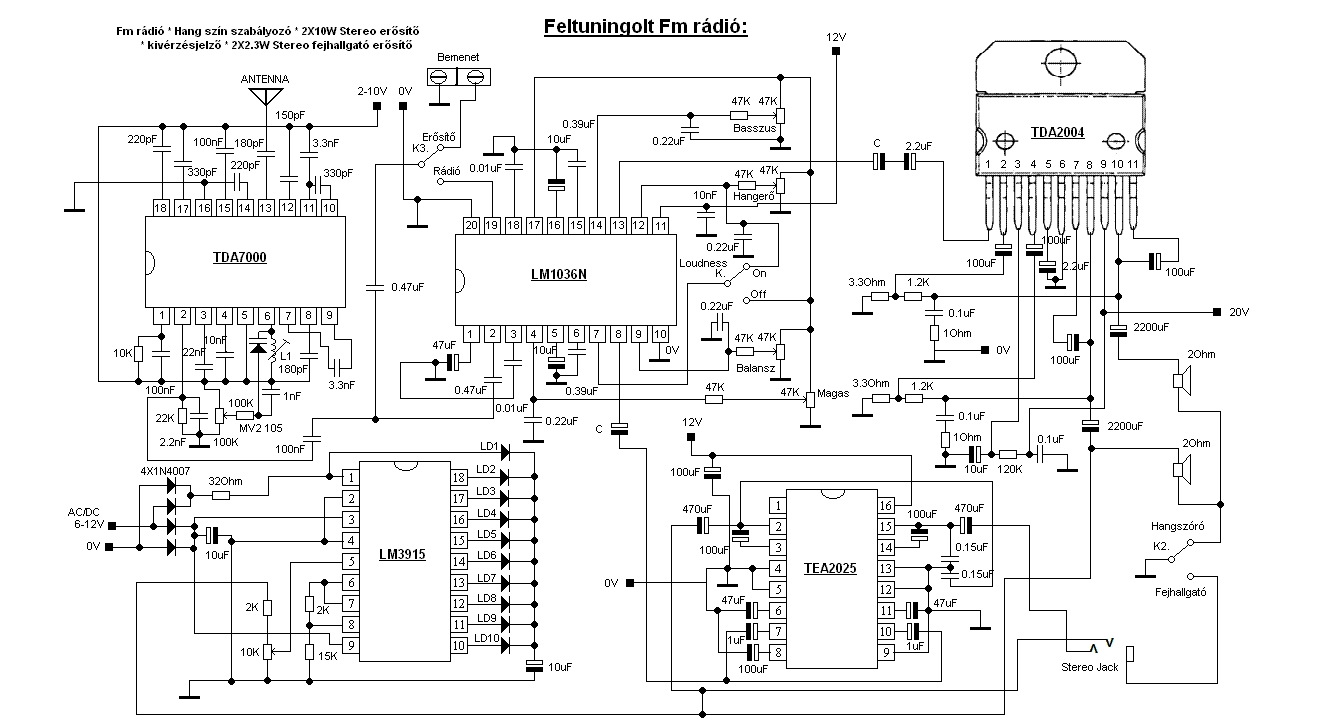

Ez egy feltuningolt rádió kapcsolási rajza. Még nem építettem meg de tervezem. A rádió lelke egy TDA7000 IC. Hangszínszabályozóval is el van látva amit egy LM1036N működtet. Basszus, Balansz, Magas, Loundness és persze a hangerő. 2db 2Ohm-os hangszóróval 2X10W teljesítmény érhető el. Az erősítő egy TDA2004-es IC-re épült.
A fejhallgató résznek külön 2X 2.3W-os Stereo erősítője van TEA2025-ös IC vel. És még egy kivérzésjelző is belekerült aminek a lelke pedig egy LM3915 IC. A tápnak 10V-ot és 12V-ot kell leadnia.
Használható rádióként de külön erősítőként is egy kapcsoló átkapcsolásával.
