Szabályozható tápegység 0-30V
Ezen rajz eddigi megtekintői: 26810 fő
(2008.08.27 -óta)

Értékelje ezen rajzot 5 -ös skálán:

A rajz feltöltője:	Zolee
A feltöltő e-mail címe:	legradi.zoltan@freemail.hu
A feltöltés ideje:	2008.08.27 - 19:44:03

Pozicio szám	Érték
R1	2,2kOhm / 1W
R2	82Ohm
R3	220Ohm
R4	4,7kOhm
R5, R6, R13, R20, R21	10kOhm
R7	0,47Ohm / 5W
R8, R11	27kOhm
R9, R19	2,2kOhm
R10	270kOhm
R12, R18	56kOhm
R14	1,5kOhm
R15, R16	1kOhm
R17	33Ohm
R22	3,9kOhm
RV1	100kOhm Trimmer
P1, P2	10kOhm LINEÁLIS poti
C1	min. 4700uF / 50V
C2, C3	47uF / 50V
C4	100nF
C5	200nF
C6	100pF
C7	10uF / 50V
C8	330pF
C9	100pF
D1, D2, D3, D4	1N5403
D5, D6	1N4148
D7, D8	ZPD 5,6
D9, D10	1N4148
D11	1N4001
Q1	BC548 vagy BC547
Q2	2N2219
Q3	BC557 vagy BC327
Q4	2N3055
U1, U2, U3	TL081
D12	LED

Nem túl, bonyolult, rövidzár védelemmel ellátott és nagyon jól működő kapcsolás!
Javasolt, hozzá megépíteni a feszültség mérő kapcsolást is. A 2N2219 -re elegendő egy
hűtőcsillag, viszont a 2N3055 egy nagyméretű hűtőbordát igényel!!!

Fizetett hírdetések!

(részletekért írj üzenetet)

Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!

Mellékelt dokumentumok:

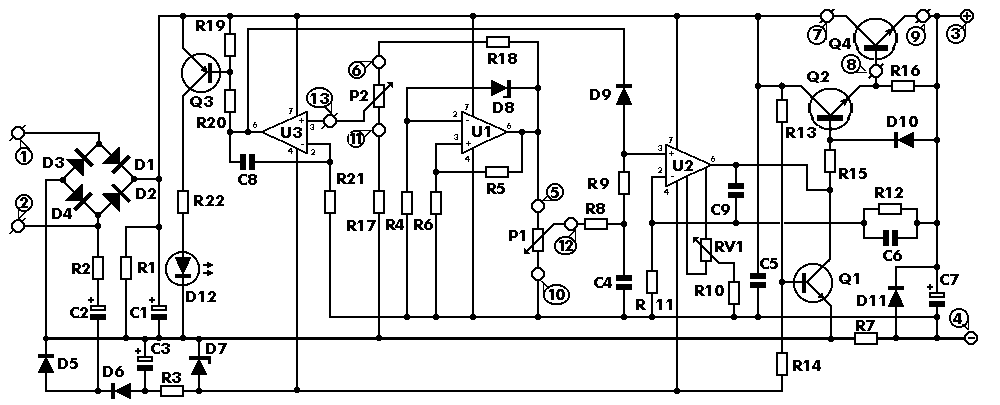

Kapcsolási rajz

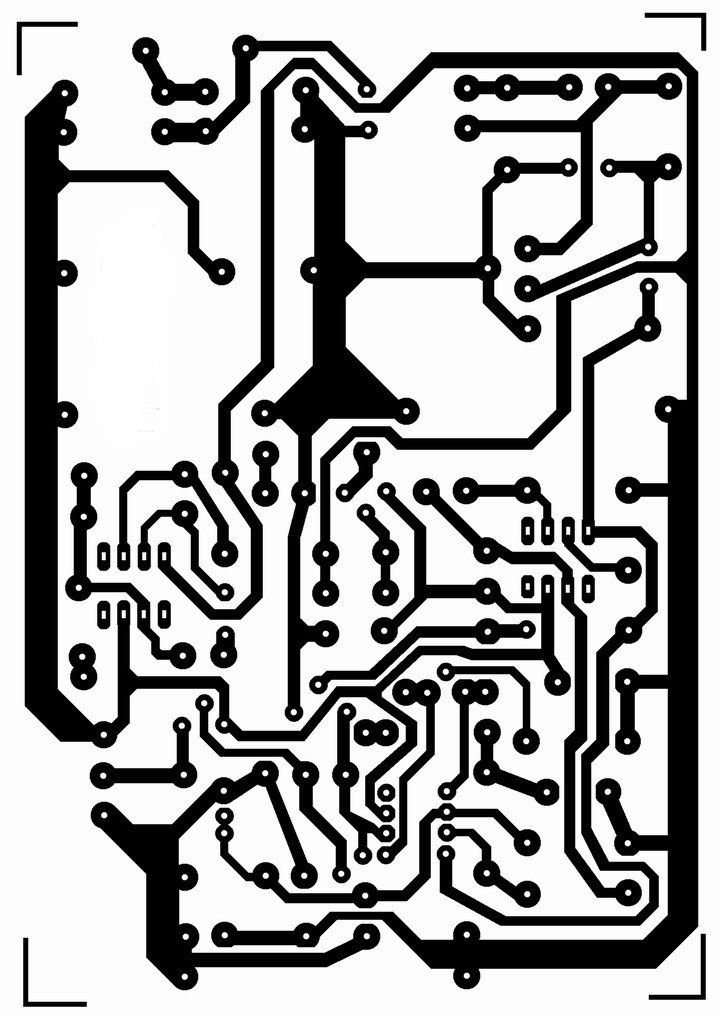

NYÁK rajz

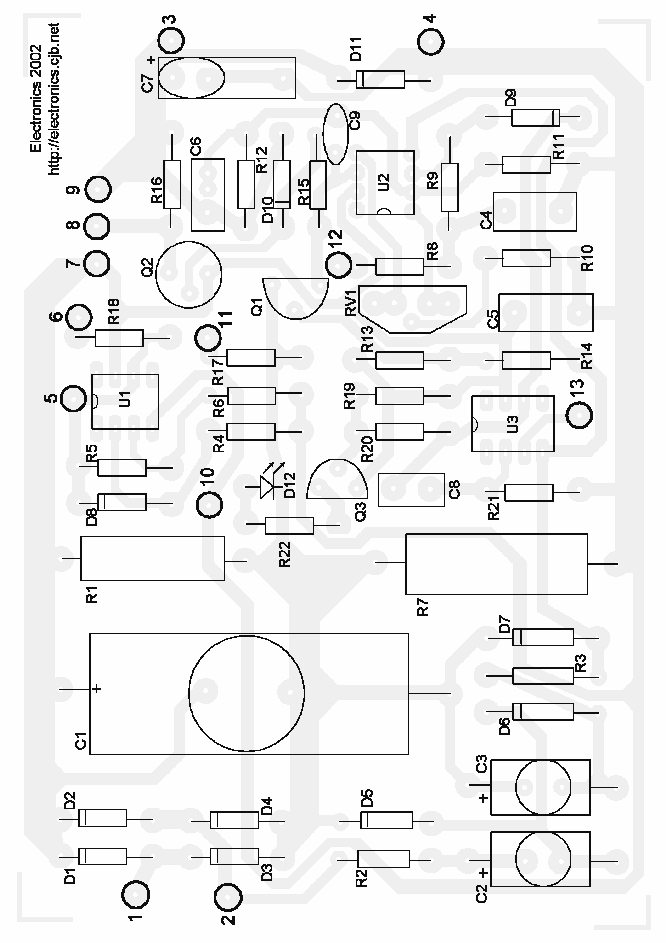

Beültetési rajz

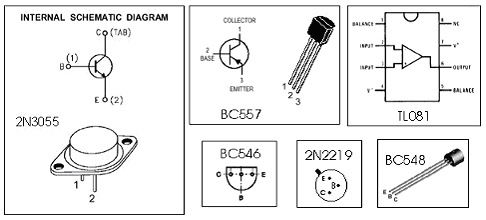

Alkatrész lábkiosztások

Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:

edison13

2009.06.02
19:57:42

nagyon jó hogy feltöltötted ide ezt a rajzot mindenkinek ajánlom mivel nagyon jó táp én is ezt építettem meg
ja és még annyit elfelejtettél odaírni hogy 1x24V max 3A-es trafó kell hozzá
itt az oldal mejen megtaláljátok a kapcsolást: electronics-lab.com
