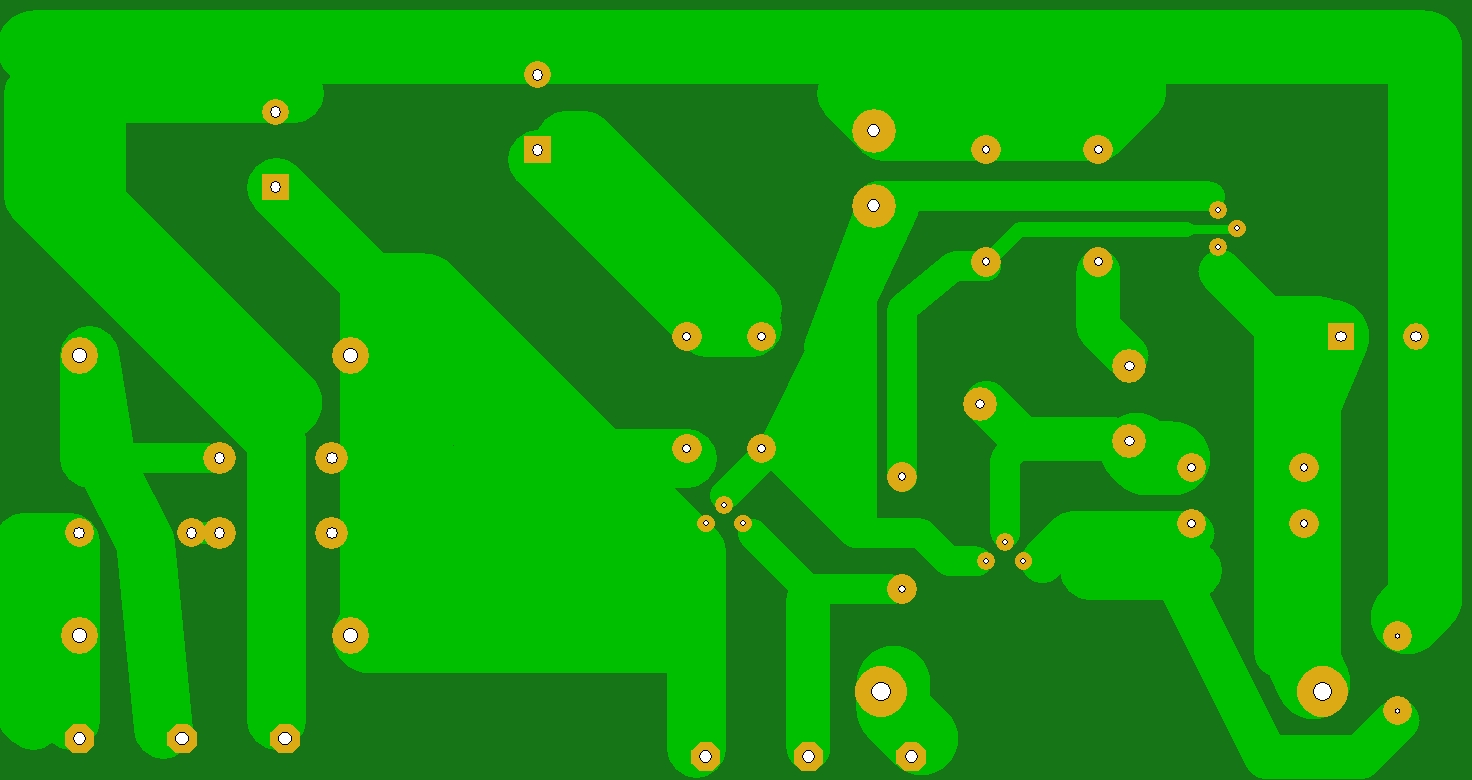

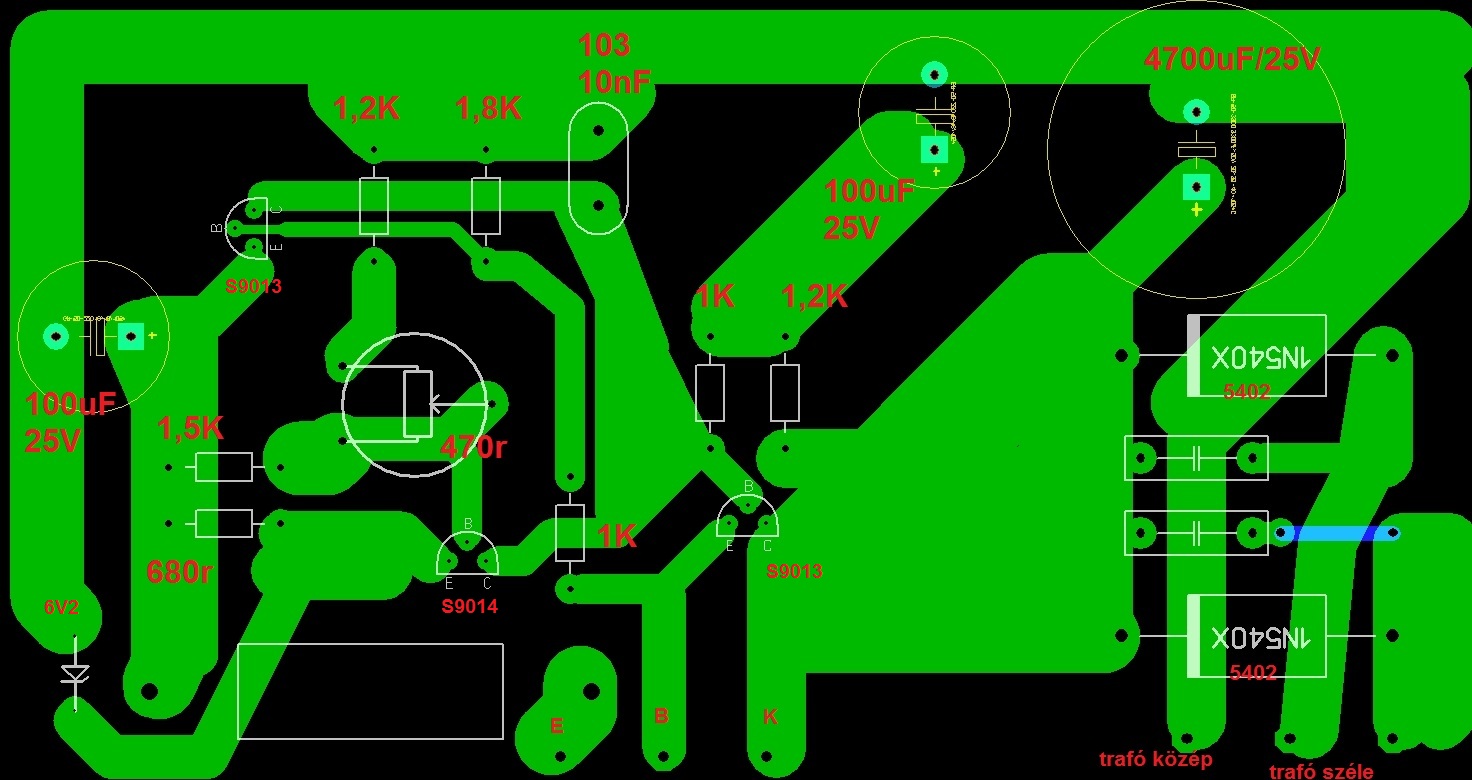

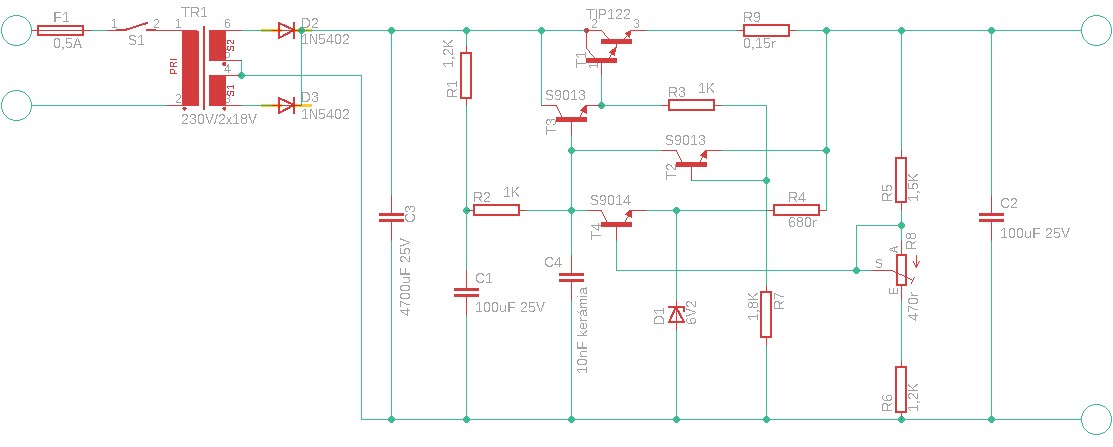

Az alábbi kapcsolás egy Alan K 35 nevű tápegység gyári rajza és nyákterve.
A kimenő fesz 13,8 volt és 3A-ig terhelhető, ez tökéletes egy akkumulátor töltéséhez de tápegységként is megállja a helyét. Természetesen ha a TIP121-es tranzisztort nagyobbra cseréljük illetve a trafót is hozzá méretezzük a terhelhetőség megnövelhető. Gyárilag egy 230V/2x18V-os trafót rakta bele amivel tökéletesen működik. Fontos, hogy a TIP121-et szereljük hűtőbordára!
