Fejhallgató erősítő
Ezen rajz eddigi megtekintői: 14015 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 19:46:22

Pozicio számÉrték
P122kOhm Poti
R1560Ohm
R2, R310kOhm
R412kOhm
R5, R62,2Ohm
R722Ohm / 1W
C11uF / 25V
C2, C3, C4100uF 25V
C522pF
C622uF / 25V
IC1NE5532
Q1, Q3BC337
Q2, Q4BC327
R82,2kOhm
C7, C82200uF / 25V
D1100V / 1A híd
D2LED
IC27815 vagy 7812
IC37915 vagy 7912
T12×15V 5VA trafó



Erősítés: 250mV bemeneti jel hatására a kimeneten 5V -s jel található.
Frekvenci tartomány: 20Hz -től 20kHz -ig.

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

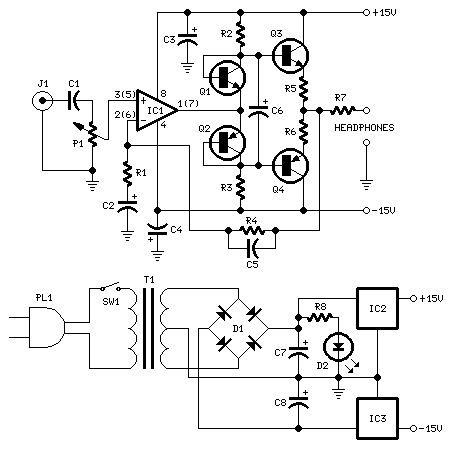

Kapcsolási rajz


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!
