Akku feszültség őr
Ezen rajz eddigi megtekintői: 22879 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 19:49:43

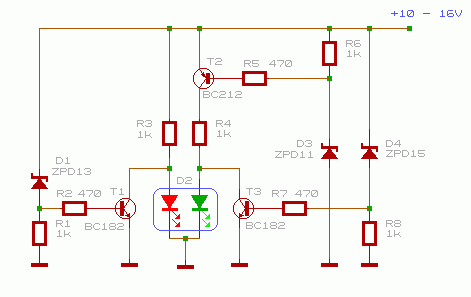

Működése: egy kétszínű Led a kijelző, amivel négy jelzési képet lehet létrehozni: 11,5 V -os akkufeszig piros, 11,5 V és 13,5 V között narancs, 13,5 V és 15,5 V között zöld, 15,5 V fölött sötét, azaz hiba jelzés van. Menet közben mindig a zöld színnek kell "világítani". Sárgánál kevés a töltés, vagy túl nagy a terhelés, pirosnál nincs töltés, ha pedig menet közben sötét marad a led, akkor valószínű a túltöltés. Álló helyben a sárgának kell világítani, ha mégis a piros jelez, akkor gyenge az aksi.


A kapcsolási rajz a BSS elektronika oldaláról származik!
http://bss.fw.hu
