Infrán PC távvezérlés
Ezen rajz eddigi megtekintői: 9499 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 18:59:48

TípusMenyiség
PIC12C509A-04/P mikrokontroller1 db
DSUB-9 "M" csatlakozo1 db
8 lábu IC foglalat1 db
SFH506-36 Inframodul (TSOP1736)1 db
4Mhz -es rezonátor1 db
1N41482 db
ZPD5,12 db
1kOhm1 db
4,7uF / 25V1 db



Fent egy a PC soros portjára illeszkedő infra vevő egység részletes építési útmutatójáról van szó.
Ahhoz, hogy sikeresen építeni tudjál magadnak egy univerzális infravevőt alapismeretekkel és némi
gyakorlattal kell hogy rendelkezz az alábbiakban:
Nyomtatott áramkör kézi rajzolás, fúrás, maratás, forrasztás...
PIC Mikrokontroller "égetés" azaz felprogramozás.
Természetesen ha nem rendelkezel a szükséges célszerszámokkal, akkor
nyugodtan rendelhetsz is készre épített áramkört! Kacsint

A megépített, működő kapcsolás megrendelhető a hajnalsanyi@freemail.hu címen!


Programok a kapcsoláshoz:

  • Grider 3.0
  • IRassistant 3.4
  • IRpc 3.0
  • Plugin for winamp
  • Remoteselector 1.74
  • Uice 2.7
  • UIRtester



Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

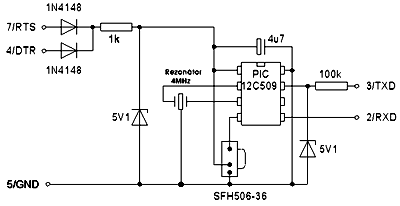

Kapcsolási rajz

NYÁK rajz

Beültetési rajz


Rezonátor

IR

Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!
