IR audio adó és vevő
Ezen rajz eddigi megtekintői: 18277 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 19:03:17

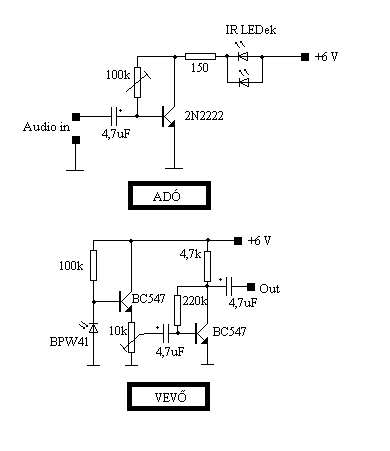

Ezzel az áramkörrel nagyjából 4-5 méteres távolságot lehet áthidalni, jó hangminőség mellett. Az adót egy hangforráshoz (TV, rádió stb...) lehet csatlakoztatni, amely a két darab infravörös LEDet hajtja meg, a beérkező hang függvényében. Az adás így amplitudómodulált lesz, melyet szintén egy igen egyszerű áramkörrel lehet venni. A BPW41 helyére bármilyen más, hasonló fotodióda is megfelel (vagy akár egy fotótranzisztor is). A vevő kimenetére egy kisebb erősítőt kell kötni, ami meghajtja a hangszórót (pl.: LM386). Az átvitt hang minősége szinte kifogástalan, teljesen élvezhető. Az áramkör egyetlen hátránya az, hogy az adónak és a vevőnek "látniuk" kell egymást. (tehát ez nem olyan, mint a rádió, hogy falon, meg minden keresztül is működik!!!)

A kapcsolás Novák Gábortól származik!
