LED -es futófény
Ezen rajz eddigi megtekintői: 20494 fő
(2008.08.27 -óta)

Értékelje ezen rajzot 5 -ös skálán:

A rajz feltöltője:	Zolee
A feltöltő e-mail címe:	legradi.zoltan@freemail.hu
A feltöltés ideje:	2008.08.28 - 10:13:36

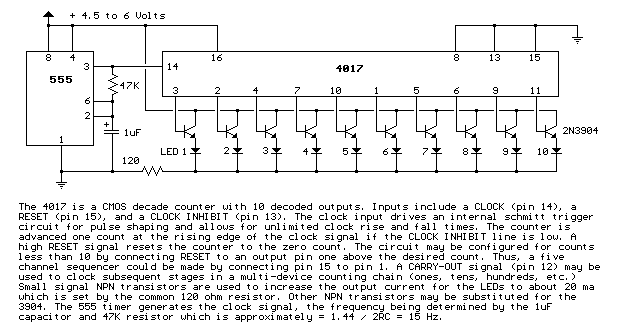

10 LED -es futófény 2 IC-vel!

Fizetett hírdetések!

(részletekért írj üzenetet)

Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!

Mellékelt dokumentumok:

Kapcsolási rajz

Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:

Zolee

2012.07.16
06:34:22

Csak neked valószínűleg órajel nélkül is fog működni... legalább néznéd meg mielőtt írsz valamit... Szerinted a CLK input az mi?

istyu

2012.07.15
16:36:41

nem sok értelme van mert én találtam 10 LED-eset 1 db ÍC-vel.

Itt a link: http://sensorsweep.tripod.com/4017seqschematic.GIF
