Ki / Be kapcsolás 1 nyomógombal ( flip / flop )
Ezen rajz eddigi megtekintői: 22016 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 19:07:24

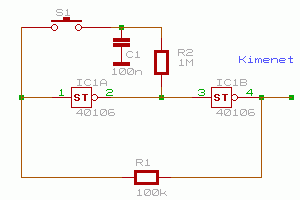

A kapcsolás működéséhez CMOS IC szükséges, tehát a 40106 nem helyettesíthető TTL IC-vel, más CMOS schmidt trigger bemenetű kapuáramkörrel viszont igen. A működése egyszerű: egy gombnyomásra magas, újabb gomnyomásra alacsony szintet vesz fel a kimenet. A C1 kondenzátor a bekapcsoláskori alaphelyzet felvételéhez szükséges.


A kapcsolási rajz a BSS elektronika oldaláról származik!
http://bss.fw.hu

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

Kapcsolási rajz


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!
