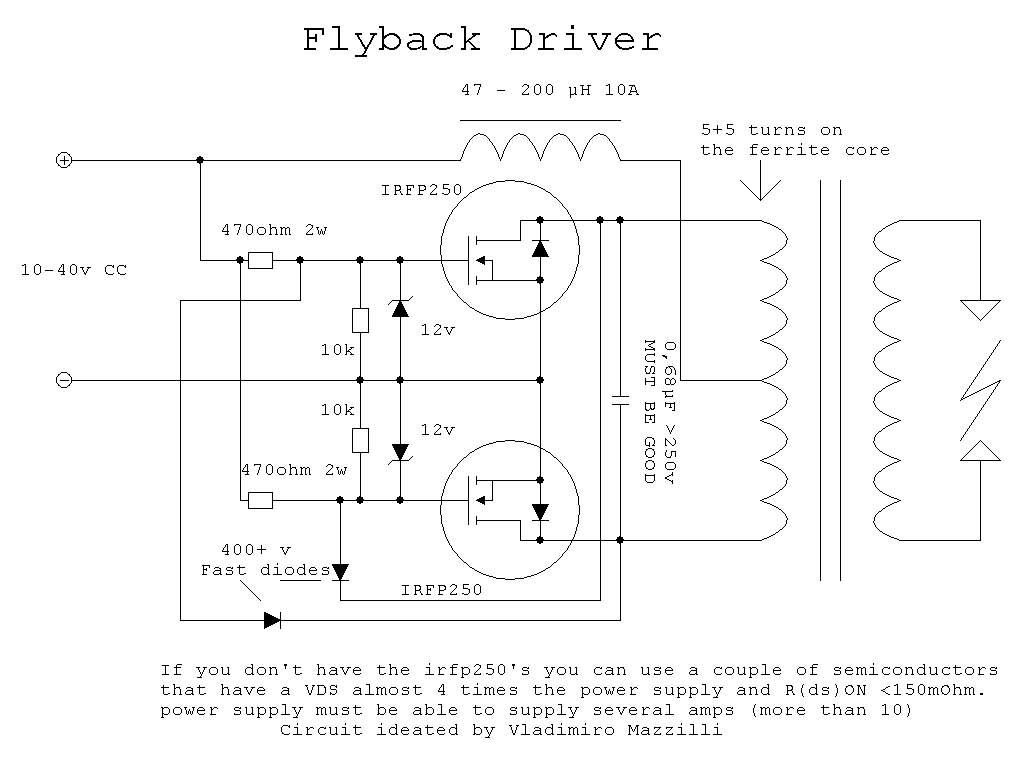

Régi TV-kből, monitorokból kibányászható működő sorvégtranszformátorral lehet egy mutatvány csinálni az alábbi áramkör segítségével. A sorvégtrafót vezérlő kis áramkör egy speciális oszcillátor, melynek jelét a kimenetére kapcsolt sorvégtrafó transzformálja fel több ezer voltra, ezáltal látványos elektromos ívet képes gerjeszteni. Az áramkör nem éppen bonyolult viszont megépítése és üzembe helyezése rendkívül veszélyes, halálos áramütést okoz. A villamos ív több kV-os feszültség mellett keletkezik! Utánépítése nem tilos, de elektronikai tapasztalat hiányában fokozottan nem ajánlott. Érintésvédelmi szabályok betartása kötelező! A megépítésből eredő károkért semmilyen felelősséget nem vállalok! Csak saját felelősségre!
Fizetett hírdetések!
(részletekért írj üzenetet)
Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!
Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!
Én a két alkatrészes nagyfesz inverterrel 15Ampert mértem a Multiméterrel igaz, hogy tönkre is tette a multimétert de attól még nagyon jó. Az izzón is áthúz a vezeték szigetelésen is a papírt simán meggyújtja. Az ív olyan 1,5-2 Centiméter. Rájöttem, hogy a rossz izzóban nagyobb az ív tehát olyan izzóban amelyben a két elektróda között nincs wolfrámszál csak a gáz amelynek kisebb az átütési szilárdsága mint a levegőnek mert a levegőben az ív 18-20KV-on 1,5-2 CM az izzóban viszont 18-20KV-on 2-3 CM.
Én egy ennél sokkal egyszerűbb kapcsolást építettem 2 alkatrészből áll egy 2N3055-ös tranyó és egy 20 OHm-os ellen állás és ugye a sorkimenő. Az mondjuk igaz h melgszik a tranyó de nem baj és ehhez panel se kell.
